YF32背壓式汽輪機是單級中溫中壓背壓式汽輪機，轉子采用一個復速級葉輪，噴嘴節圓直徑為800mm，調速系統可采用日本光榮電子調速，也可采用woodward公司的TG17或TG13型機械調速器或者TG17E+2301A控制器電子調速系統，采用強制潤滑，主軸轉速為1500-4500轉/分，可根據用戶要求加裝變速箱實現變速。該機型主要特點就是利用中溫中壓的蒸汽作為汽源拖動旋轉機械做功實現能源的梯級利用以達到節能降耗的目的。
|
型 號 |
YF32背壓式汽輪機 |
型 號 |
YF32背壓式汽輪機 |
|
轉速范圍（r/min） |
1000-3000 |
葉片節圓直徑 |
800 |
|
功率范圍（KW） |
100-2500 |
級數 |
一個雙列復速級 |
|
進汽壓力范圍（MPa） |
0.5-5.2 |
進汽通徑 |
150 |
|
進汽溫度范圍（℃） |
160-485 |
排汽通徑 |
300-500 |
|
排汽壓力范圍（MPa） |
0.15-1.6 |
調節系統類型 |
機械液壓、電子及電液調節 |
|
產品型號Product Model |
工廠代號Factory code |
額定功率Rated power |
轉速r/min speed |
進汽壓力MPa Pressure into the steam |
進汽溫度（℃）Incoming temperature |
排汽壓力（MPa）Exhaust pressure |
汽耗率kg/kwhVapour rate |
|
B1-2.35/0.784 |
YF32 |
1000 |
3000 |
2.35 |
390 |
0.784 |
23.36 |
|
B1 -2.35/0.98 |
YF32 |
1000 |
3000 |
2.35 |
390 |
0.98 |
28.35 |
|
B1.6-2.35/0.784 |
YF 32 |
1600 |
3000 |
2.35 |
390 |
0.784 |
22.56 |
|
B1.6-2.35/0.882 |
YF 32 |
1600 |
3000 |
2.35 |
390 |
0.882 |
25.21 |
|
B1.6-3.43/0.784 |
YF 32 |
1600 |
3000 |
3.43 |
435 |
0.784 |
17.21 |
|
B1.6-3.43/0.882 |
YF 32 |
1600 |
3000 |
3.43 |
435 |
0.882 |
18.18 |
|
B1.6-3.43/0.98 |
YF 32 |
1600 |
3000 |
3.43 |
435 |
0.98 |
19.15 |
|
B2-3.43/0.784 |
YF 32 |
2000 |
3000 |
3.43 |
435 |
0.784 |
16.5 |
|
B2-3.43/0.98 |
YF 32 |
2000 |
3000 |
3.43 |
435 |
0.98 |
18.85 |
|
B2.5-4.0/0.784 |
YF 32 |
2500 |
3000 |
4.0 |
450 |
0.784 |
15.86 |
|
B2.5-4.0/0.882 |
YF 32 |
2500 |
3000 |
4.0 |
450 |
0.882 |
17.48 |

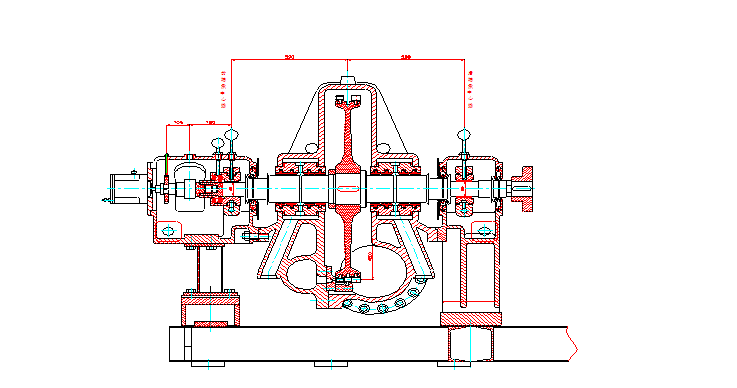

YF32縱剖面圖
