御風動力產品詳細

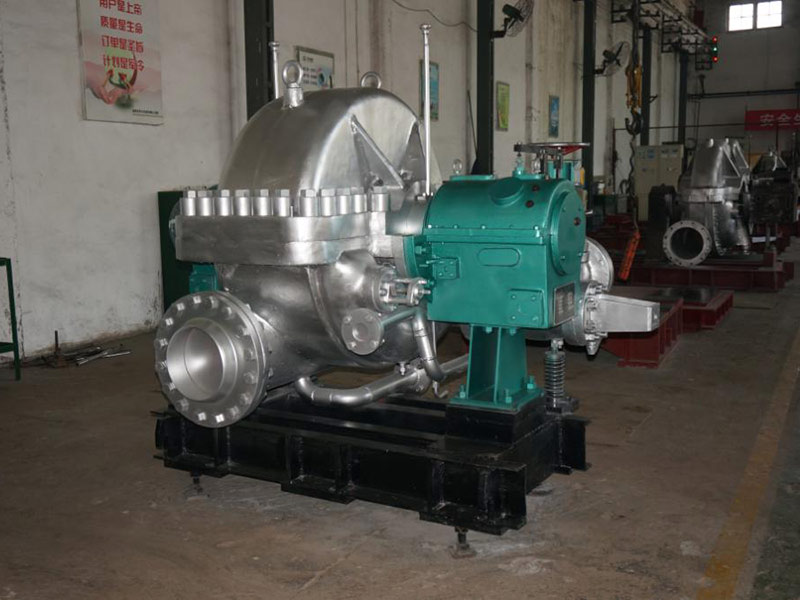

YF 35型工業汽輪機
YF35系列雙級拖動汽輪機，通流部分采用兩個雙列復速級，最大功率3600KW。既保留單級汽輪機的可靠性，又大幅提高了汽輪機內效率8-20％以上。適用于不必需要更高效率的多級汽輪機，但壓差較大，使用單級汽輪機又效率較低的場合。比單級汽輪機在相同功率的情況下，汽耗率更低，或相同進汽量的情況下，輸出功率更大。比單級汽輪機節能效果更明顯。YF35系列雙級汽輪機也可以設計為凝汽拖動或發電汽輪機，突出優點是價格較低，可靠性好。
|
型號 |
YF35 |
YF36 |
|
轉速范圍 （r/min） |
1000-5000 |
1000-4200 |
|
功率范圍 （kw） |
100-3600 |
100-3600 |
|
進汽壓力范圍 （MPa） |
0.5-5.2 |
0.5-5.2 |
|
進汽溫度范圍（℃） |
160-485 |
160-485 |
|
排汽壓力范圍 （MPa） |
0.15-1.6 |
0.15-1.0 |
|
葉片節圓直徑 |
800 |
1040 |
|
級數 |
2個雙列復速級 |
2個雙列復速級 |
|
進汽通徑 |
150-300 |
150-300 |
|
排汽通徑 |
350-500 |
350-500 |
|
調節系統類型 |
機械液壓、電子調節及電液調節 |
機械液壓、電子調節及電液調節 |
YF35產品技術規格
|
產品型號 Product Model |
工廠代號Factory code |
額定功率Rated power |
轉速r/min speed |
進汽壓力MPa Pressure into the steam |
進汽溫度（℃）Incoming temperature |
排汽壓力（MPa）Exhaust pressure |
汽耗率kg/kwhVapour rate |
|
B1.25-2.35/0.3 |
YF35 |
1250 |
3000 |
2.35 |
390 |
0.3 |
12.06 |
|
B1.8-2.35/0.3 |
YF 35 |
1800 |
3000 |
2.35 |
390 |
0.3 |
11.68 |
|
B1.6-5.2/1.1 |
YF 35 |
1600 |
3000 |
5.2 |
450 |
1.1 |
16.125 |
|
B3-3.43/0.98 |
YF 35 |
3000 |
3000 |
3.43 |
435 |
0.98 |
16.22 |
|
B1.6-0.98/0.15 |
YF 36 |
1600 |
3000 |
0.98 |
300 |
0.15 |
13.42 |
|
B3-0.98/0.15 |
YF 36 |
3000 |
3000 |
0.98 |
300 |
0.15 |
12.8 |
|
N0.5-0.4 |
YF 36 |
500 |
3000 |
0.4 |
150 |
0.008 |
11.8 |
|
N1.5-0.98 |
YF 36 |
1500 |
3000 |
0.98 |
300 |
0.008 |
8.4 |
注：進排汽壓力為絕對壓力，汽輪機本體重量3.8T
